Sandfång

Produktfördelar

  • Med nationellt tekniskt godkännande (NTA) Z‑74.4-53 för användning i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande substanser).
  • Ränna i monolitisk design utan vidhäftningsfog, naturell
  • Med ACO DRAIN® säkerhetsfals (SF)
  • Tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 300 mm
  • Belastningsklasser D 400 – F 9001)
  • Enligt det nationella tekniska godkännandet (NTA) tillåts endast typen med ingjuten PE-HD rörstos för röranslutningar i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande ämnen).
  • Leveranstid vid förfrågan för typen med ingjuten PE-HD rörsockel
  • Användningsområden: motorvägar, dubbla körbanor, flygplatser, högfrekventerade trafikområden för användningsområden med höga dynamiska belastningar
  • För förgjuten sidoöppning för hörn-, T- och tvärfogar
  • Bottendel som tillval med läppringstätning (LLD) i NBR eller ingjuten PE-HD rörstos för horisontell, vätsketät röranslutning
  • Typen med ingjuten PE-HD SDR 17.6 rörstos är särskilt lämplig för användning enligt NTA.
  • Överdel med steggaller i gjutjärn EN-GJS
  • Slamspann beställs separat (se tillbehör)
DimensionerInlopp tvärsnittRöranslutning

DN/OD
ViktArt.

nr
Nedladdningar
LängdNominell breddBreddHöjd
[mm][mm][mm][mm][cm²/m][mm][kg]
Överdel
750300400625935214,010821
Mellandel
1,710824
520763315198,0130255
400198,0130256
Bottendel med utlopp DN 315 / DN 440

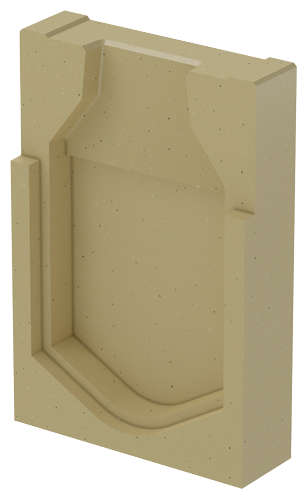

Tät gavel för rännans början

Passar till
  • RD 300
Beskrivning
  • Tillverkad i polymerbetong (natur)
  • Total längd 86 mm

Tät gavel för rännans slut

Passar till
  • RD 300
Beskrivning
  • Tillverkad i polymerbetong (natur)
  • Total längd 100 mm

Tät gavel för rännans slut (LLD)

Passar till
  • RD 300
Beskrivning
  • Tillverkad i polymerbetong (natur)
  • Med integrerad läppringspackning (LLD) DN/OD 315 för horisontell, vätsketät röranslutning
  • Total längd 70 mm

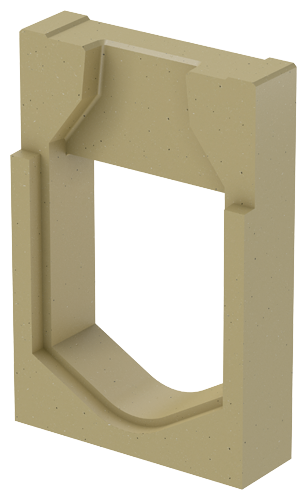

Adapter för ändrad flödesriktning

Passar till
  • RD 300
Beskrivning
  • Tillverkad i polymerbetong (natur)
  • Total längd: 110 mm

Adapter för vätsketät fog på sidan av inspektionselementet

Passar till
  • RD 300
Beskrivning
  • Tillverkad i polymerbetong (natur)
  • Total längd: 100 mm

Gallerkrok

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål

Polyesterlim

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg
