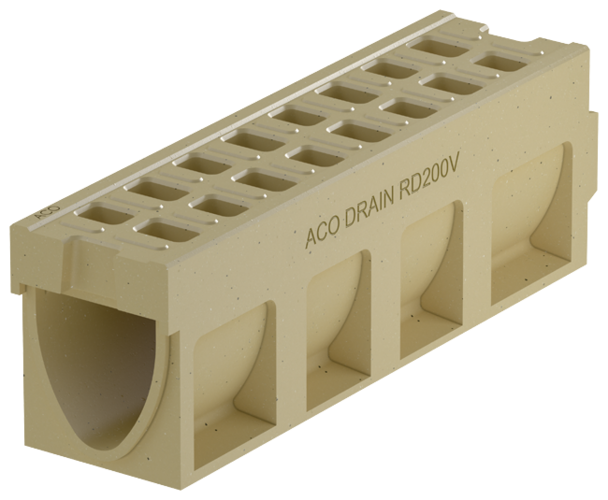

Beige monolitisk markränna med små hål på ovansidan.

Monoblock RD 200 V

Polymerbetong

  • Nominell bredd: 200 mm
  • Förstärkt sargkant: polymerbetong
  • Belastningsklass: E600–F900

    Hitta dokument

Ränna

Dicht
EPDM-tätning

Beige monolitisk markränna med tätning samt små hål på ovansidan.
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr
986 260 340 506 0.0 96 132571
1986 260 340 506 0.0 195 132572
1000 260 440 506 10.0 109 133130
1000 260 540 506 20.0 118 133175
2000 260 540 506 20.0 241 133176
Beige markränna med tätning samt svart galler och markering för sidouttag.
Inspektionsmodul
Med lösa galler och sargkant i segjärn samt Powerlock-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr
660 260 340 935 0.1 55,5 132502
660 260 440 503 10.0 72,0 152000
660 260 540 935 20.1 77,0 133177
Inspektionsmodul med bottenutlopp
Med lösa galler och sargkant i segjärn samt Powerlock-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr
660 260 340 160 935 0.2 55,5 132503
660 260 440 160 503 10.0 70,0 152001
660 260 540 160 935 20.2 76,5 133178
Två beige markrännor med galler samt underdel med sidoutlopp eller röranslutning.
Sandfång (överdel)
Med lösa galler och sargkant i segjärn. Med Powerlock®-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr
660 260 370 935 0.0 50 132504
660 260 470 935 10.0 72 152003
660 260 570 935 20.0 77 133179
Sandfång (överdel som passar underdel med 45º anslutning)
Med lösa galler och sargkant i segjärn. Med Powerlock®-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr
660 260 385 935 0.0 53 133100
Sandfång (underdel)
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
500 230 365 160 26,5 10935
500 230 365 200 26,5 10936
Sandfång (underdel med 45º anslutning)
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
500 324 715 160 68 132513

OPA
EPDM-tätning och med sidoinlopp för dränerade ytskikt såsom t ex asfalt

Beige monolitisk markränna med tätning samt små hål på sida och ovansidan.
Längd (mm) Bredd (mm) Höjd (mm) Installationstjocklek (enkelskikt) Installationstjocklek (dubbelskikt) Typ Vikt (kg) Art.nr
986 260 340 OPA 45 0.0 100 132730
986 260 340 OPA 50 0.0 100 132731
986 260 340 OPA 55 0.0 100 132732
986 260 340 OPA 60 0.0 100 132733
986 260 340 ZWOPA 70 0.0 100 132735
986 260 340 ZWOPA 75 0.0 100 132736
986 260 340 ZWOPA 80 0.0 100 132737
986 260 340 ZWOPA 85 0.0 100 132738
986 260 340 ZWOPA 90 0.0 100 132739
986 260 340 ZWOPA 95 0.0 100 132740
986 260 340 ZWOPA 105 0.0 100 132742
1986 260 340 OPA 45 0.0 206 132743
1986 260 340 OPA 50 0.0 206 132744
1986 260 340 OPA 55 0.0 206 132745
1986 260 340 OPA 60 0.0 206 132746
1986 260 340 ZWOPA 70 0.0 206 132748
1986 260 340 ZWOPA 75 0.0 206 132749
1986 260 340 ZWOPA 80 0.0 206 132750
1986 260 340 ZWOPA 85 0.0 206 132751
1986 260 340 ZWOPA 90 0.0 206 132752
1986 260 340 ZWOPA 95 0.0 206 132753
1986 260 340 ZWOPA 105 0.0 206 132755
Beige markränna med tätning samt svart galler och markering för sidouttag.
Inspektionsmodul
Med lösa galler och sargkant i segjärn samt Powerlock-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr
660 260 340 935 0.1 55,5 132502
Inspektionsmodul med bottenutlopp
Med lösa galler och sargkant i segjärn samt Powerlock-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr
660 260 340 160 935 0.2 55,0 132503
Två beige markrännor med galler samt underdel med sidoutlopp eller röranslutning.
Sandfång (överdel)
Med lösa galler och sargkant i segjärn. Med Powerlock®-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr
660 260 370 935 0 50 132504
Sandfång (överdel som passar underdel med 45º anslutning)
Med lösa galler och sargkant i segjärn. Med Powerlock®-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr
660 260 385 935 0.0 53 133100
Sandfång (underdel)
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
500 230 365 160 26,5 10935
500 230 365 200 26,5 10936
Sandfång (underdel med 45º anslutning)
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
500 324 715 160 68 132513

abZ
Extra bred inloppsöppning

Beige monolitisk markränna med små hål på ovansidan.
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr
1000 260 330 506 0.0 90 10908N
2000 260 330 506 0.0 176 10917N
1000 260 530 506 20.0 111 10928N
2000 260 530 506 20.0 228 10948N
Beige markränna samt svart galler och markering för sidouttag.
Inspektionsmodul
Med lösa galler och sargkant i segjärn samt Powerlock-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
660 253 260 160 935 56,2 10901
660 253 530 160 935 71,4 10921
Inspektionsmodul med bottenutlopp
Med lösa galler och sargkant i segjärn samt Powerlock-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
660 260 330 160 935 56,2 10939
660 260 530 160 935 70,4 10937
Inspektionsmodul med bottenutlopp med ingjuten rörmuff
Med lösa galler och sargkant i segjärn samt Powerlock-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
660 260 330 160 935 66,2 130258
660 260 530 160 935 80,4 130259
En beige djup markränna med svart galler samt en behållare med sidoutlopp med rör.
Sandfång (överdel)
Med lösa galler och sargkant i segjärn. Med Powerlock®-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Art.nr RSK
660 260 360 935 0.0 59,9 10902 292 02 31
660 260 560 935 20.0 75,9 10922 292 02 32
Sandfång (underdel med ingjuten rörmuff)
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
500 230 410 160 50,5 130253
500 230 410 225 50,5 130254

Standard

Beige monolitisk markränna med små hål på ovansidan.
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Färg Art.nr
1000 260 330 506 0.0 92 Natur 130004N
1000 260 530 506 20.0 112 Natur 130006N
1000 260 330 506 0.0 92 Antracit 130040
1000 260 530 506 20.0 112 Antracit 130042
1000 260 330 506 0.0 92 Antracit mixed 135006N
1000 260 530 506 20.0 112 Antracit mixed 135007N
Beige markränna samt svart galler och markering för sidouttag.
Inspektionsmodul
Med lösa galler och sargkant i segjärn samt Powerlock-låsning. Förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Färg Art.nr
660 260 330 160 0.1 51,6 Natur 130016
660 260 330 160 0.1 51,6 Antracit 130052
660 260 530 160 20.1 67,6 Natur 130017
660 260 530 160 20.1 67,6 Antracit 130053
Inspektionsmodul med bottenutlopp
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Inloppsarea (cm²/m) Vikt (kg) Färg Art.nr
660 260 330 160 935 51 Natur 130018
660 260 330 160 935 51 Antracit 130054
660 260 530 160 935 67 Natur 130019
660 260 530 160 935 67 Antracit 130055
Beige markränna med galler samt underdel med sidoutlopp.
Sandfång (överdel)
Längd (mm) Bredd (mm) Höjd (mm) Inloppsarea (cm²/m) Typ Vikt (kg) Färg Art.nr
660 260 360 935 0.0 48 Natur 130022
660 260 560 935 20.0 65 Natur 130023
660 260 360 935 0.0 48 Antracit 130058
660 260 560 935 20.0 65 Antracit 130059
Sandfång (underdel)
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
500 230 366 160 26,5 10935
500 230 365 200 26,5 10936
Slamkorg
Material Art.nr
Propylen 13999

Utlopp & gavel

Tre moduler, varav två har runt hål med svart tätning och den sista har ett svart rör.
Modell Bygglängd (mm) Röranslutning (Ø mm) Typ Färg Art.nr
Dicht 86 160 0.0 Natur 133507
Dicht 86 160 10.0 Natur 152007
Dicht 86 160 20.0 Natur 133183
OPA 86 160 0.0 Natur 132507
abZ 70 160 0.0 Natur 10906
abZ 70 160 20.0 Natur 10926
abZ 130 160 0.0 (för ingjuten rörmuff) Natur 130458
Standard 70 160 0.0 Natur 130012
Standard 70 160 20.0 Natur 130013
Standard 70 160 0.0 Antracit 130048
Standard 70 160 20.0 Antracit 130049
Två beige plattor, varav den ena har svart gummitätning.
Modell Bygglängd (mm) Typ Färg Art.nr
Dicht 70 10.0 Natur 152005
Dicht 70 20.0 Natur 133181
OPA 70 10.0 Natur 152005
abZ 70 0.0 Natur 10905
abZ 70 20.0 Natur 10925
Standard 70 0.0 Natur 130008
Standard 70 20.0 Natur 130009
Standard 70 0.0 Antracit 130044
Standard 70 20.0 Antracit 130045
Två beige plattor.
Modell Bygglängd (mm) Typ Färg Art.nr
Dicht 86 10.0 Natur 152006
Dicht 86 20.0 Natur 133182
OPA
abZ 70 0.0 Natur 10904
abZ 70 20.0 Natur 10924
Standard 70 0.0 Natur 130010
Standard 70 20.0 Natur 130011
Standard 70 0.0 Antracit 130046
Standard 70 20.0 Antracit 130047

Tillval

Metallfärgad pinne med nyckel och ovalt handtag.
Material Vikt (kg) Art.nr
Förzinkat stål 0,3 3000679
Vit tub med silikonfett och grå röd text på framsidan.
Smörjmedel
Antal rännskarvar (st) Vikt (g) Art.nr RSK
20–30 23 132495 291 93 15
Vit burk med plåtlock samt vit tub med grå och röd text på framsidan.
Lim för reparation av ränna
Vikt (kg) Art.nr RSK
0,5 02163 291 93 18
Två beige moduler med hål i mitten, varav den ena har svart gummitätning.
Modell Bygglängd (mm) Typ Färg Art.nr
Dicht 140 0.0 Natur 132508
Dicht 140 10.0 Natur 152009
Dicht 140 20.0 Natur 133184
OPA 140 0.0 Natur 132508
abZ 82 0.0 Natur 10907
abZ 82 20.0 Natur 10927
Standard 82 0.0 Natur 130014
Standard 82 20.0 Natur 130015
Standard 82 0.0 Antracit 130050
Standard 82 20.0 Antracit 130051
Två beige rektangulära plattor med stort hål i mitten, varav den ena har svart gummitätning.
Modell Bygglängd (mm) Typ Färg Art.nr
Dicht 70 0.0 Natur 132509
Dicht 70 20.0 Natur 133194
OPA 70 0.0 Natur 132509
abZ 70 0.0 Natur 10903
abZ 70 0.0 Natur 10923
Standard 70 0.0 Natur 130020
Standard 70 20.0 Natur 130021
Standard 70 0.0 Antracit 130056
Standard 70 20.0 Antracit 130057
