Inspektionsmodul

Produktfördelar

  • Ränna i monolitisk design utan vidhäftningsfog, naturell
  • Med V-format tvärsnitt
  • Tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 200 mm
  • Spaltbredd 15 mm
  • Belastningsklasser A 15 – D 400
  • För områden i landskapsarkitektur och trafikområden
  • Leveranstid för PD 200 V rännsystemet vid förfrågan
  • Med förgjuten knock-out för vertikal röranslutning
  • Med förgjutna sidoöppningar för hörn-, T- och tvärfogar
  • Med steggaller i gjutjärn EN-GJS
DimensionerInlopp tvärsnittTypViktArt.

nr
Nedladdningar
LängdNominell breddBreddHöjd
[mm][mm][mm][mm][cm²/m][kg]
Med förtagning för vinkel-, T- och korsanslutning samt bottenutlopp DN 110.
500200250330740PD 200 V 0.138,510985

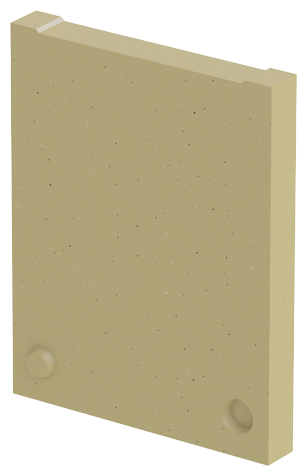

Universal tät gavel

Passar till
  • PD 200 V
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong (natur)
  • Total längd 40 mm

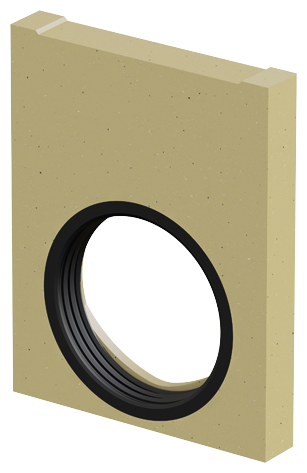

Tät gavel för rännans slut

Passar till
  • PD 200 V
Beskrivning
  • Tillverkad i polymerbetong (natur)
  • Med integrerad läppringspackning, DN/OD 160 för horisontell, vätsketät röranslutning
  • Total längd 40 mm

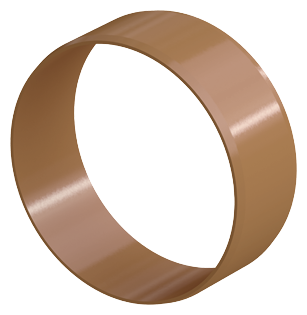

00058: Rohrstutzen OD 160
