ACO Protector D med inliner

Kapacitet, nominell volym	Inlopp/utlopp DN/OD	Vikt		Art. nr
Kapacitet, nominell volym	Inlopp/utlopp DN/OD	Tyngsta ET	Total
[l]	[mm]	[kg]	[kg]
1400	110	2950	4000	8973.13.20
1400	160	2950	4000	716373
2500	110	3900	5250	8973.23.20
2500	160	3900	5250	8973.23.30
3500	110	6300	7800	8973.33.20
3500	160	6300	7800	8973.33.30
5000	110	7500	9650	8973.53.20
5000	160	7500	9650	711574
10000	150		15306	722370

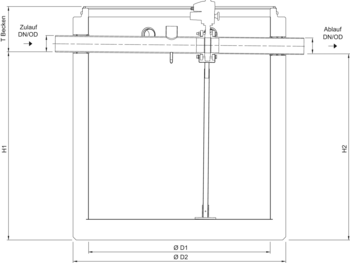

Kapacitet, nominell volym	Inlopp/utlopp DN/OD	Manhålsbetäckning	Art. nr	Dimensioner					Tmax
Kapacitet, nominell volym	Inlopp/utlopp DN/OD	Manhålsbetäckning		H1	H2	D1	D2	D	Tmax
[l]	[mm]	[mm]		[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
1400	110	800	8973.13.20	1505	1435	1200	1475	930	5350
1400	160	800	716373	1480	1410	1200	1475	955	5370
2500	110	800	8973.23.20	1715	1645	1500	1820	1035	5310
2500	160	800	8973.23.30	1690	1620	1500	1820	1060	5330
3500	110	800	8973.33.20	1860	1790	1750	2070	1095	5370
3500	160	800	8973.33.30	1835	1765	1750	2070	1120	5390
5000	110	800	8973.53.20	1765	1695	2100	2420	1320	5400
5000	160	800	711574	1740	1670	2100	2420	1345	5420
10000	150		722370	2145	2125	2700	3000	810	5550

Halsring
