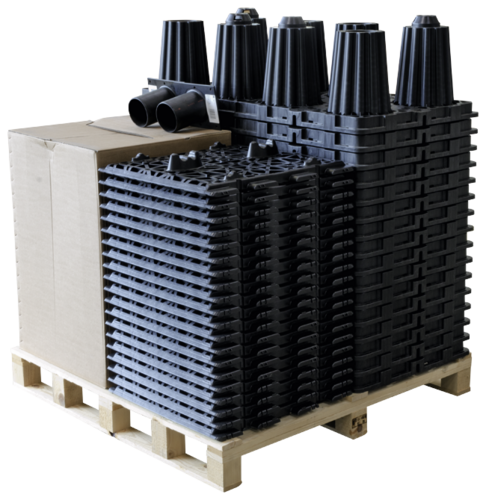

ACO Stormbrixx HD infiltration

Produktfördelar

  • Maximal stabilitet tack vare formen och låsningen vid förläggning
  • Inspektion och spolning kan ske i alla riktningar
  • Låga transportkostnader med stapelbara grundelement
  • Lägre utsläpp av CO2 tack vare lägre transportkostnader
  • Enkel installation tack vare modulprincipen
  • Hög hålrumsvolym på 95 %

Produktinformation

  • System för modulär infiltration (SUDS) i plast för:
    • Kvarhållning av ytvatten
    • Lagring av ytvatten
    • Dränering av ytvatten
  • De enskilda elementen monteras på plats för att bilda ett sammanhållet blocksystem
  • Netto regnvattenvolym ca 3.3 m³
  • Ca 25 m2 nonwoven krävs (200g/m2-kvalitet, stabilitetsklass GRC 3 för geotextil)
ViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
Bild121012101360212,0314054
120560234310,0314061
600592321,8314062
548548430,8314022
Bild2001602100,4314026
1210121070050,0314059

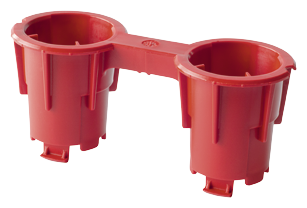

Konnektor

Passar till
  • ACO Stormbrixx grundelement
Beskrivning
  • För koppling av grundelementen till varandra
    • För anslutning av två skikt: kombination av 2 kopplingar
  • Antal kopplingar för installation av 2 skikt: 1/2 antal grundelement för hela infiltrationsmagasinet
  • Antal kopplingar för installation av 3 skikt: 2/3 antal grundelement för hela infiltrationsmagasinet
  • Vikt: 0,1 kg

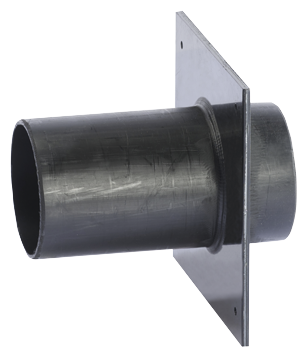

Adapter för röranslutning

Passar till
  • ACO Stormbrixx grundelement
  • DN/OD 110
Beskrivning
  • Vikt: 0,4 kg

Adapter för röranslutning

Passar till
  • ACO Stormbrixx grundelement
  • DN/OD 160
Beskrivning
  • Vikt: 0,7 kg

Adapter för röranslutning

Passar till
  • ACO Stormbrixx grundelement
  • DN/OD 200
Beskrivning
  • Vikt: 1,3 kg

Adapter för röranslutning

Passar till
  • ACO Stormbrixx grundelement
  • DN/OD 250
Beskrivning
  • Vikt: 2,7 kg

Adapter för röranslutning

Passar till
  • ACO Stormbrixx grundelement
  • DN/OD 315
Beskrivning
  • Vikt: 3,3 kg

Adapter för röranslutning

Passar till
  • ACO Stormbrixx grundelement
  • DN/OD 400
Beskrivning
  • Vikt: 4,5 kg

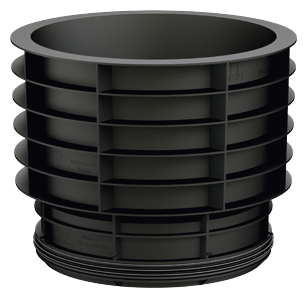

Mellansektion/övre del

Passar till
  • ACO Stormbrixx grundelement
Beskrivning
  • Som inspektions- och spolningsåtkomst till infiltrationssystemet
  • Vikt: 2,6 kg

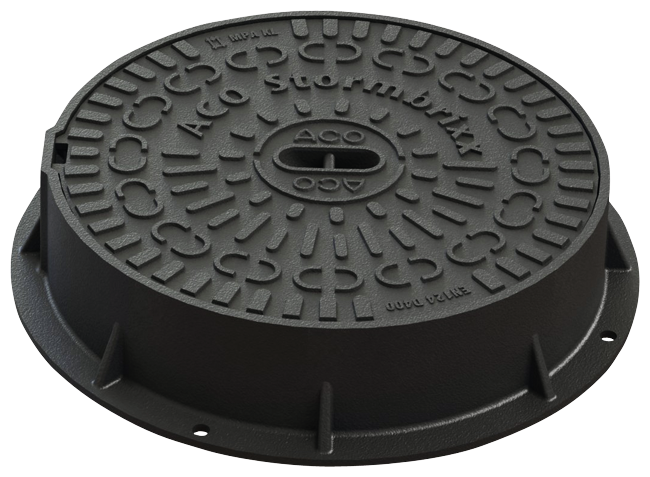

Manhålsbetäckning

Passar till
  • Överdel eller överdel med stos
Beskrivning
  • Belastningsklass D 400
  • Tillverkat i gjutjärn EN-GJL
  • Fri öppning 400
  • Utan ventilationsöppningar
  • Vikt: 38 kg

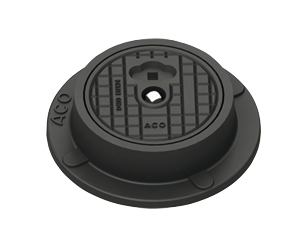

Manhålsbetäckning

Beskrivning
  • Vikt: 15,7 kg

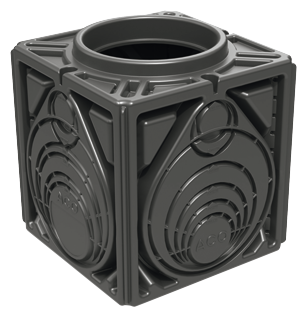

Inspektionsschakt bottendel och mellandel

Passar till
  • Anslutningar upp till DN/OD 400
Beskrivning
  • Som åtkomst till infiltrationssystemet
  • För anslutning av inlopp och utlopp i filtreringssystemet (SUDS)
  • Dimensioner: 594 x 594 x 610 mm
  • Vikt: 32 kg

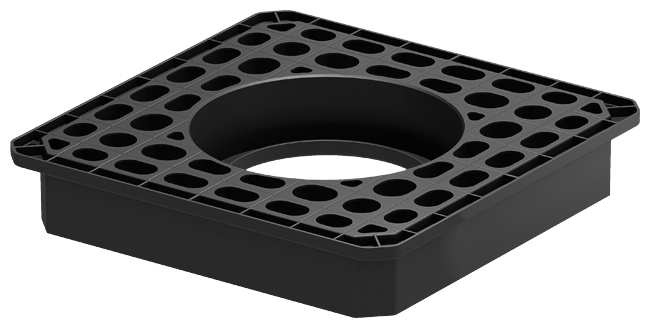

Adapter för manhålskonfiguration

Beskrivning
  • Vikt: 15,7 kg
