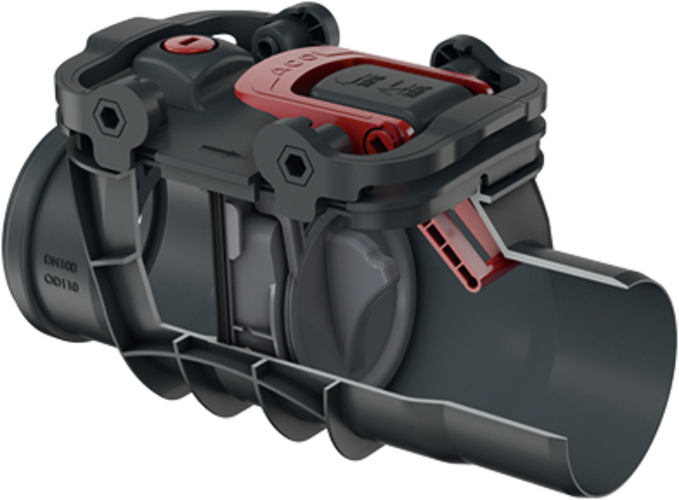

ACO Triplex Typ 2

ACO Triplex Typ 2 399663

	Installation	Beskrivning	Nominell bredd	Vikt	Art. nr	Nedladdningar
	Installation	Beskrivning	Nominell bredd	[kg]	Art. nr	Nedladdningar
	För installation i fristående rörledningar	Typ 2, lämplig för system med fekaliefritt vatten (gråvatten) enligt DIN EN 13564	DN 50	0,4	2105.20.00
	För installation i fristående rörledningar	Typ 2, lämplig för system med fekaliefritt vatten (gråvatten) enligt DIN EN 13564	DN 70	0,7	2107.20.00
	För installation i fristående rörledningar	Typ 2, lämplig för system med fekaliefritt vatten (gråvatten) enligt DIN EN 13564	DN 100	1,7	2110.20.00
	För installation i fristående rörledningar	Typ 2, lämplig för system med fekaliefritt vatten (gråvatten) enligt DIN EN 13564	DN 125	2,9	2125.20.00
	För installation i fristående rörledningar	Typ 2, lämplig för system med fekaliefritt vatten (gråvatten) enligt DIN EN 13564	DN 150	3,0	2150.20.00

Installation	Beskrivning	Nominell bredd	Vikt	Art. nr
För installation i fristående rörledningar	Typ 2, lämplig för system med fekaliefritt vatten (gråvatten) enligt DIN EN 13564	DN 50	0,4 kg	2105.20.00
För installation i fristående rörledningar	Typ 2, lämplig för system med fekaliefritt vatten (gråvatten) enligt DIN EN 13564	DN 70	0,7 kg	2107.20.00
För installation i fristående rörledningar	Typ 2, lämplig för system med fekaliefritt vatten (gråvatten) enligt DIN EN 13564	DN 100	1,7 kg	2110.20.00
För installation i fristående rörledningar	Typ 2, lämplig för system med fekaliefritt vatten (gråvatten) enligt DIN EN 13564	DN 125	2,9 kg	2125.20.00
För installation i fristående rörledningar	Typ 2, lämplig för system med fekaliefritt vatten (gråvatten) enligt DIN EN 13564	DN 150	3,0 kg	2150.20.00

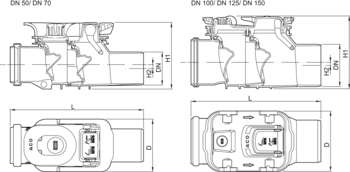

Skalritning

Nominell bredd						Fördjupning
	D	L	L1	H1	H2	Fördjupning
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
DN 50	80	201	135	101	6	410 x 180
DN 70	108	256	197	132	6	475 x 210
DN 100	157	337	236	189	8	580 x 260
DN 125	214	403	306	241	10	665 x 320
DN 150	214	457	306	241	10	760 x 320

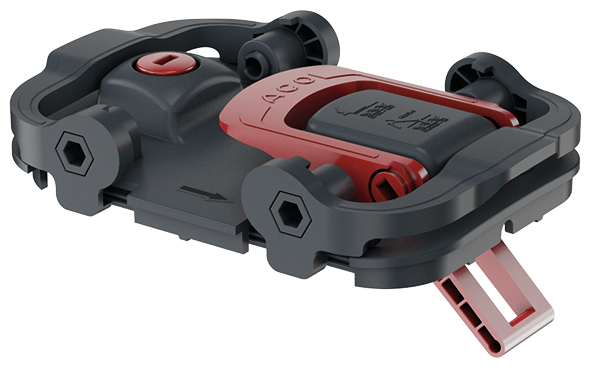

Låst betäckning


Beskrivning

Vikt: 0,6 kg

Item no.
2110.20.11

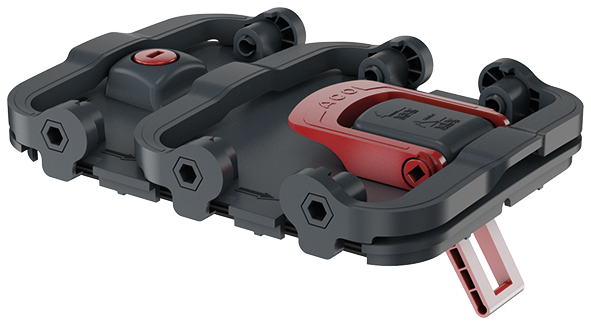

Låst betäckning


Beskrivning

Vikt: 1,1 kg

Item no.
2150.20.11

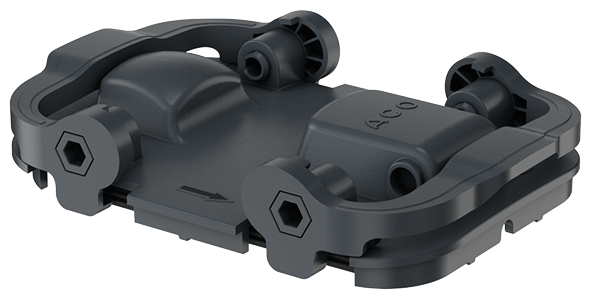

Betäckning


Beskrivning

Vikt: 0,6 kg

Item no.
2110.00.11

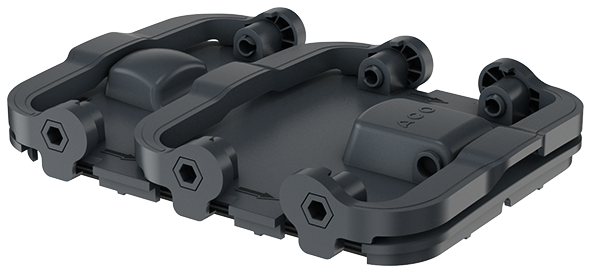

Betäckning


Beskrivning

Vikt: 1,1 kg

Item no.
2150.00.11

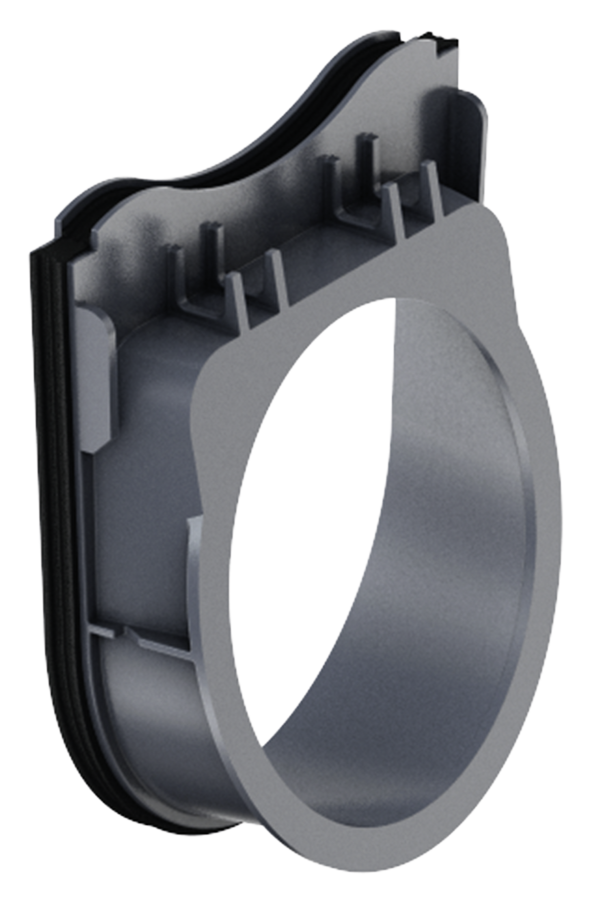

2110.20.15: Einschiebeteil Triplex


Beskrivning

Vikt: 0,2 kg

Item no.
2110.20.15

2150.20.15: Einschiebeteil Triplex


Beskrivning

Vikt: 0,3 kg

Item no.
2150.20.15

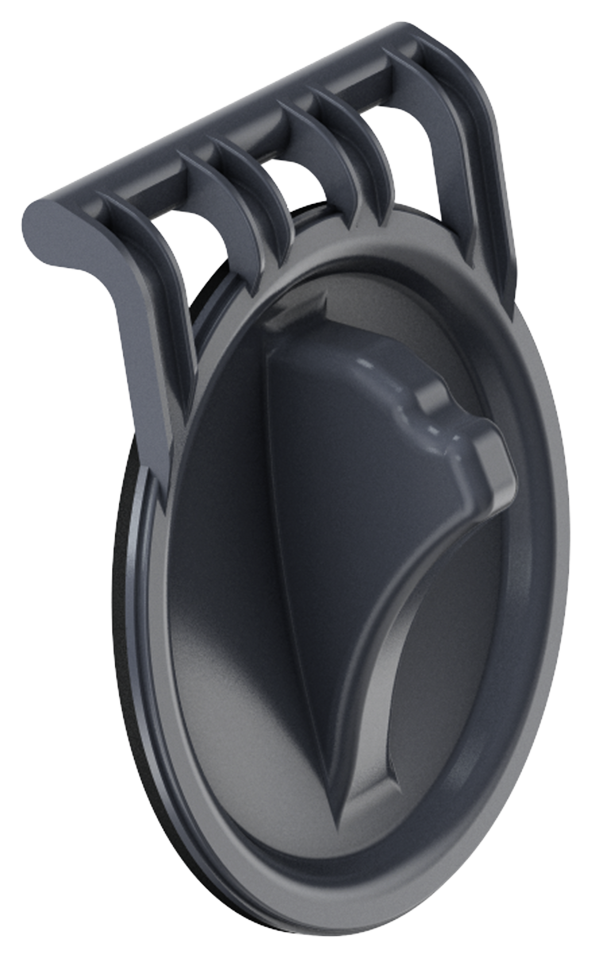

Bakvattenklaff


Beskrivning

Vikt: 0,1 kg

Item no.
2110.20.12

Bakvattenklaff


Beskrivning

Vikt: 0,2 kg

Item no.
2150.20.12

2110.20.13: Prüftrichter Triplex

Beskrivning

Vikt: 0,1 kg

Item no.
2110.20.13

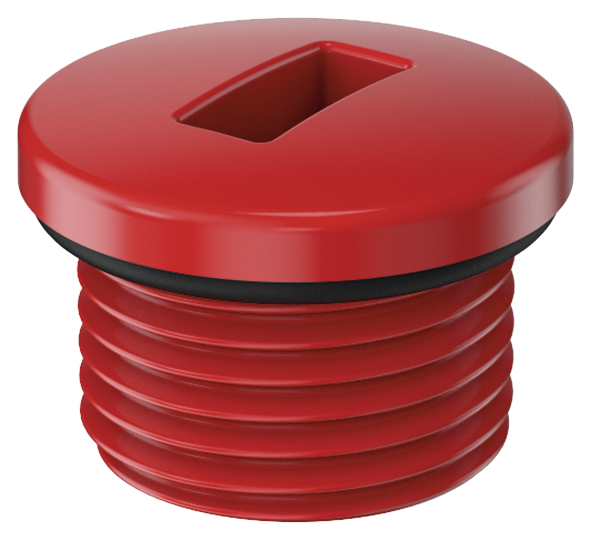

2110.20.14: Verschlussschraube Triplex


Beskrivning

Vikt: 0,1 kg

Item no.
2110.20.14
