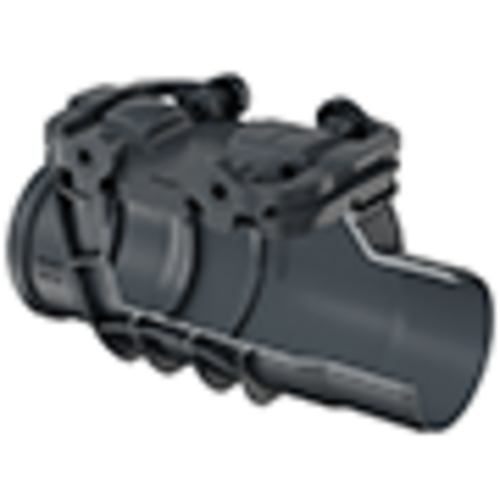

ACO Triplex Spolrör – friliggande

ACO Triplex Spolroer Friliggande 399657

	Installation	Beskrivning	Nominell bredd	Vikt	Art. nr	Nedladdningar
	Installation	Beskrivning	Nominell bredd	[kg]	Art. nr	Nedladdningar
	För installation i fristående rörledningar	Rengöringsrör för fekaliehaltigt avloppsvatten (svartvatten) och fekaliefritt vatten (gråvatten)	DN 100	1,3	2110.30.00
	För installation i fristående rörledningar	Rengöringsrör för fekaliehaltigt avloppsvatten (svartvatten) och fekaliefritt vatten (gråvatten)	DN 125	2,4	2125.30.00
	För installation i fristående rörledningar	Rengöringsrör för fekaliehaltigt avloppsvatten (svartvatten) och fekaliefritt vatten (gråvatten)	DN 150	2,6	2150.30.00

Installation	Beskrivning	Nominell bredd	Vikt	Art. nr
För installation i fristående rörledningar	Rengöringsrör för fekaliehaltigt avloppsvatten (svartvatten) och fekaliefritt vatten (gråvatten)	DN 100	1,3 kg	2110.30.00
För installation i fristående rörledningar	Rengöringsrör för fekaliehaltigt avloppsvatten (svartvatten) och fekaliefritt vatten (gråvatten)	DN 125	2,4 kg	2125.30.00
För installation i fristående rörledningar	Rengöringsrör för fekaliehaltigt avloppsvatten (svartvatten) och fekaliefritt vatten (gråvatten)	DN 150	2,6 kg	2150.30.00

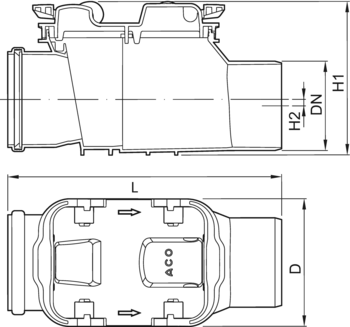

Skalritning

Nominell bredd					Fördjupning
	D	L	H1	H2	Fördjupning
	[mm]	[mm]	[mm]	[mm]	[mm]
DN 100	157	337	189	8	580 x 260
DN 125	214	403	241	10	665 x 320
DN 150	214	457	241	10	760 x 320

Låst betäckning


Beskrivning

Vikt: 0,6 kg

Item no.
2110.20.11

Låst betäckning


Beskrivning

Vikt: 1,1 kg

Item no.
2150.20.11

Betäckning


Beskrivning

Vikt: 0,6 kg

Item no.
2110.00.11

Betäckning


Beskrivning

Vikt: 1,1 kg

Item no.
2150.00.11

2110.20.15: Einschiebeteil Triplex


Beskrivning

Vikt: 0,2 kg

Item no.
2110.20.15

2150.20.15: Einschiebeteil Triplex


Beskrivning

Vikt: 0,3 kg

Item no.
2150.20.15

Bakvattenklaff


Beskrivning

Vikt: 0,1 kg

Item no.
2110.20.12

Bakvattenklaff


Beskrivning

Vikt: 0,2 kg

Item no.
2150.20.12

2110.20.13: Prüftrichter Triplex

Beskrivning

Vikt: 0,1 kg

Item no.
2110.20.13

2110.20.14: Verschlussschraube Triplex


Beskrivning

Vikt: 0,1 kg

Item no.
2110.20.14
