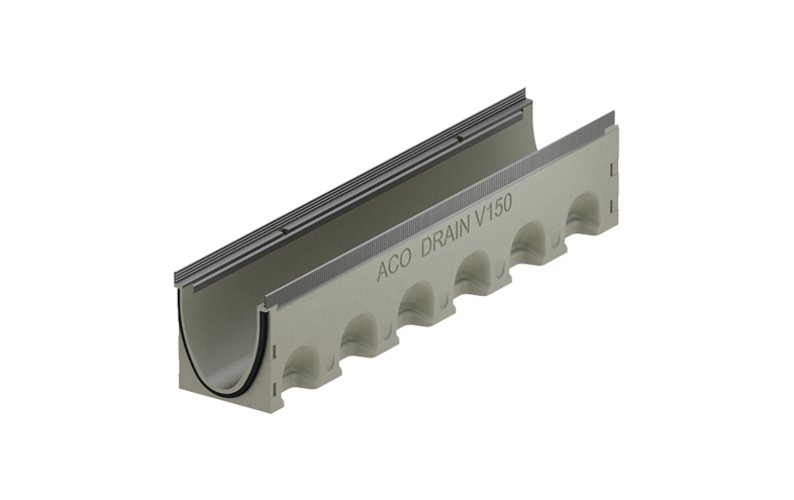

Grå markränna med metallfärgad sargkant och svart gummitätning.

Multiline NX V 150 S/G

NEXITE

  • Nominell bredd: 150 mm
  • Förstärkt sargkant: förzinkat stål och segjärn
  • Belastningsklass: D400

    Hitta dokument

Ränna

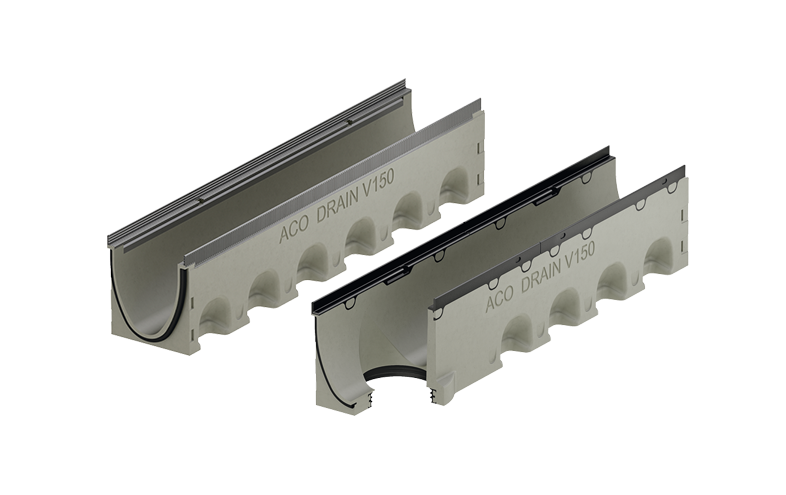

Grå markrännor med metallfärgad respektive svart sargkant och bottenutlopp.
Ränna utan fall
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 150 S Förzinkat stål 1000 187 212 0.0 31,7 3012092
V 150 S Förzinkat stål 1000 187 237 5.0 35,4 3012093
V 150 S Förzinkat stål 1000 187 262 10.0 39,0 3012096
V 150 G Segjärn med KTL-beläggning 1000 187 212 0.0 33,1 3012361
V 150 G Segjärn med KTL-beläggning 1000 187 237 5.0 36,8 3012362
V 150 G Segjärn med KTL-beläggning 1000 187 262 10.0 40,4 3012363
Ränna utan fall med bottenutlopp
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 150 S Förzinkat stål 1000 187 212 160 0.0.2 34,9 3012098
V 150 S Förzinkat stål 1000 187 237 160 5.0.2 38,5 3012099
V 150 S Förzinkat stål 1000 187 262 160 10.0.2 42,0 3012100
V 150 G Segjärn med KTL-beläggning 1000 187 212 160 0.0.2 36,3 3012365
V 150 G Segjärn med KTL-beläggning 1000 187 237 160 5.0.2 39,9 3012366
V 150 G Segjärn med KTL-beläggning 1000 187 262 160 10.0.2 43,4 3012367

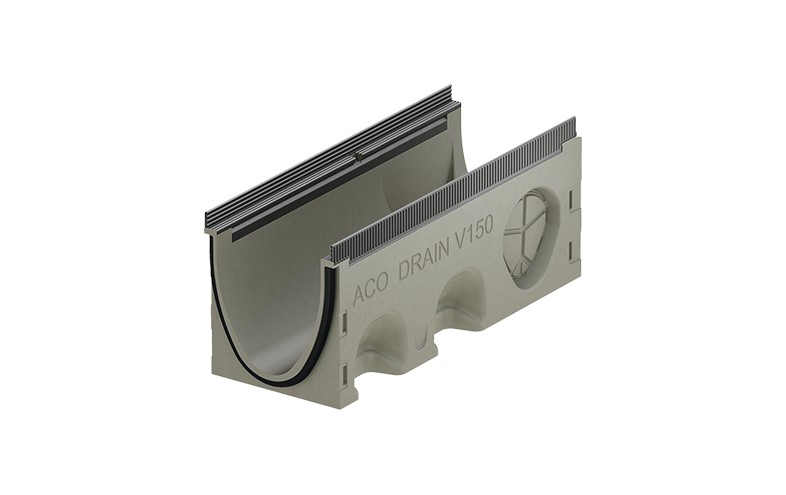

Grå markränna med metallfärgad sargkant och svart gummitätning.
Ränna utan fall
Med förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 150 S Förzinkat stål 500 187 212 0.1 15,3 3012102
V 150 S Förzinkat stål 500 187 237 5.1 16,9 3012103
V 150 S Förzinkat stål 500 187 262 10.1 18,4 3012104
V 150 G Segjärn med KTL-beläggning 500 187 212 0.1 16,0 3012369
V 150 G Segjärn med KTL-beläggning 500 187 237 5.1 17,6 3012370
V 150 G Segjärn med KTL-beläggning 500 187 262 10.1 19,1 3012371

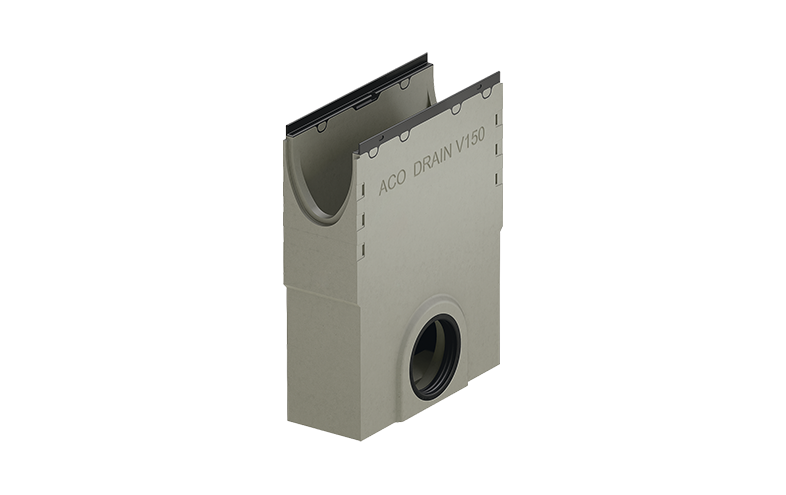

Djup grå markränna med metallfärgad sargkant och sidoutlopp.
Sandfång
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 150 S Förzinkat stål 500 187 660 160 0 53,6 3012119
V 150 S Förzinkat stål 500 187 660 160 5 53,2 3012120
V 150 S Förzinkat stål 500 187 660 160 10 52,7 3012121
V 150 G Segjärn med KTL-beläggning 500 187 660 160 0 54,3 3012383
V 150 G Segjärn med KTL-beläggning 500 187 660 160 5 53,9 3012384
V 150 G Segjärn med KTL-beläggning 500 187 660 160 10 53,4 3012385

Rännan kan även användas för ledstråk i miljöer upp till belastningsklass D400. Läs mer om ledstråk med avvattning.

Utlopp & gavel

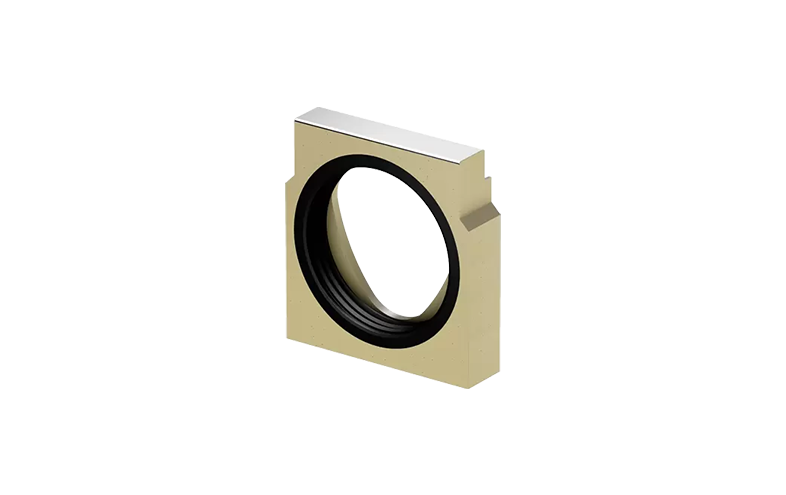

Kvadratisk beige platta med svart ring och hål i mitten.
Modell Sargkant Bygglängd (mm) Röranslutning (Ø mm) Typ Art.nr
V 150 S Förzinkat stål 40 160 0 133386
V 150 S Förzinkat stål 40 160 5 133387
V 150 S Förzinkat stål 40 160 10 133388
V 150 G Svartlackerad 40 160 0 3016392
V 150 G Svartlackerad 40 160 5 3016391
V 150 G Svartlackerad 40 160 10 3016392

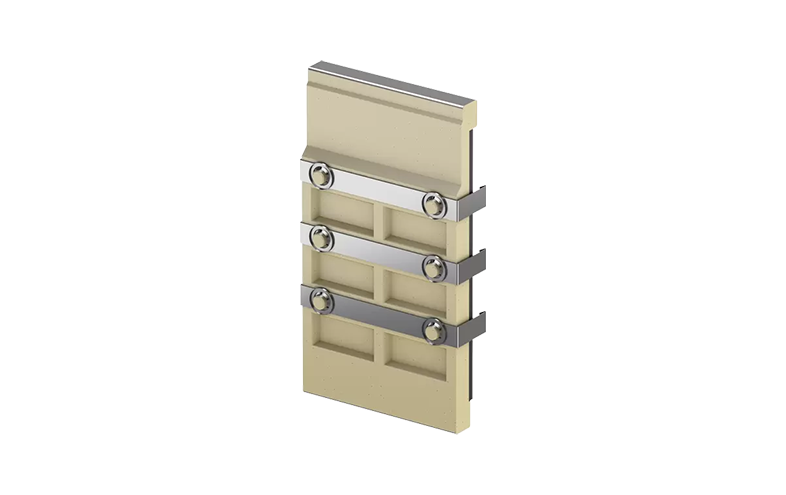

Rektangulär beigeplatta med tre fästen på vardera långsida.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 150 S Förzinkat stål 25 0–20 133385
V 150 G Svartlackerad 25 0–20 3016406

Galler

Belastningsklass D400

Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 12 578 6,4 23164
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 52 x 14,5 700 5,4 132109
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 28 x 9 1050 8,0 133609
Förzinkat stål 500 173 28 x 9 1050 4,0 133610
Rostfritt stål 1000 173 28 x 9 1050 8,0 133611
Rostfritt stål 500 173 28 x 9 1050 4,1 133612
Svart galler med naturmönstrade hål.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 488 7,8 3003575
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 422 8,8 132045
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 485,5 9 132066
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 265 9 132106
Svart rektangulärt galler till markränna med öppning.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 13,8 380 9 132077
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 158 9,9 132164
L-formad metallskena med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 150 10 100 10,2 446033
Förzinkat stål 1000 173 150 10 100 5,2 446034
Rostfritt stål 1000 173 150 10 100 10,2 446036
Rostfritt stål 1000 173 150 10 100 5,2 446037
En rektangulär öppen låda av metall med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 173 150 10 100 10,9 446035
Rostfritt stål 500 173 150 10 100 10,9 446038

Tillval

Svart pinne med böj och t-format skaft.
Material Vikt (kg) Art.nr
Svartlackerat stål 0,25 01367
Metallfärgad pinne med nyckel och ovalt handtag.
Material Vikt (kg) Art.nr
Förzinkat stål 0,3 3000679
Två metallfärgade handtag.
2 st gallerkrokar för att lyfta upp slitsgallrets inspektionsmodul.
Material Vikt (kg) Art.nr
Förzinkat stål 0,6 2017401
Vit tub med silikonfett och grå röd text på framsidan.
Smörjmedel
Antal rännskarvar (st) Vikt (g) Art.nr RSK
20–30 23 132495 291 93 15
Vit burk med plåtlock samt vit tub med grå och röd text på framsidan.
Lim för reparation av ränna
Vikt (kg) Art.nr RSK
0,5 02163 291 93 18

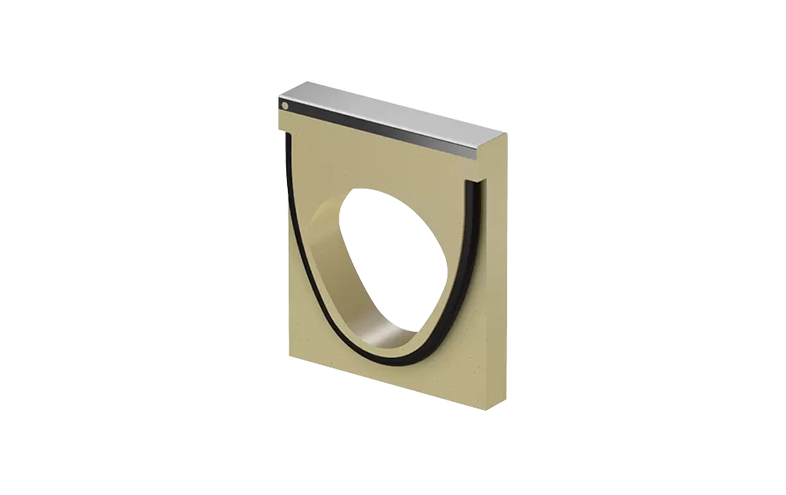

Kvadratisk beige platta med ovandel av metall, svart halvcirkel i gummi och hål i mitten.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 150 S Förzinkat stål 40 0 133338
V 150 S Förzinkat stål 40 5 133348
V 150 S Förzinkat stål 40 10 133358
V 150 G Svartlackerad 40 0 3016402
V 150 G Svartlackerad 40 5 3016403
V 150 G Svartlackerad 40 10 3016404

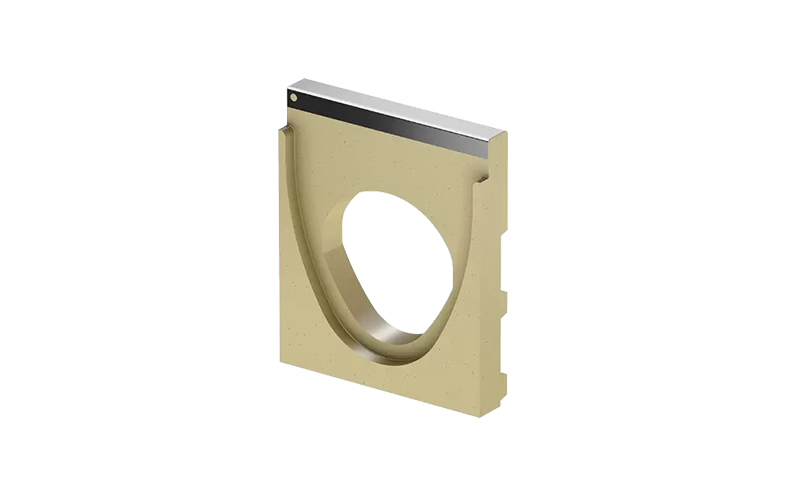

Kvadratisk beige platta med hål i mitten och ovandel av metall.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 150 S Förzinkat stål 25 0 133339
V 150 S Förzinkat stål 25 5 133349
V 150 S Förzinkat stål 25 10 133359
V 150 G Svartlackerad 25 0 3016408
V 150 G Svartlackerad 25 5 3016409
V 150 G Svartlackerad 25 10 3016420
