Grå markränna med metallfärgad sargkant och svart gummitätning.

Multiline NX V 100 S/G

NEXITE

  • Nominell bredd: 100 mm
  • Förstärkt sargkant: förzinkat stål och segjärn
  • Belastningsklass: D400

    Hitta dokument

Ränna

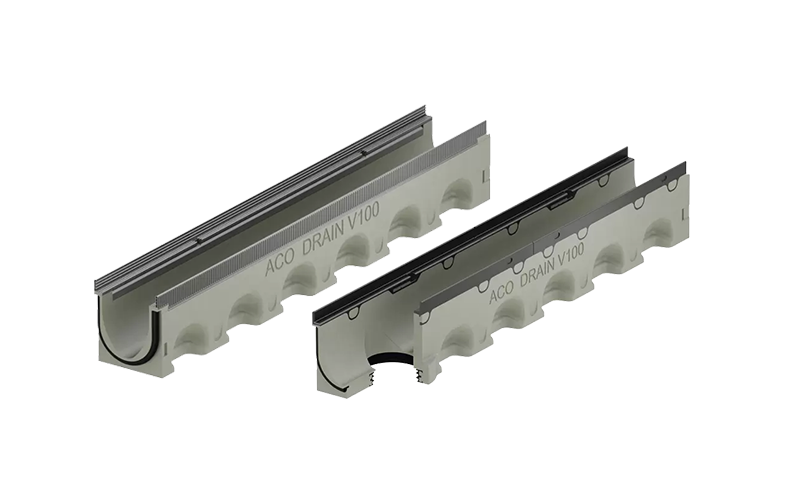

Grå markrännor med en metallfärgad och en svart sargkant med bottenutlopp.
Ränna utan fall
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 100 S Förzinkat stål 1000 137 157 0.0 19,5 3003499
V 100 S Förzinkat stål 1000 137 182 5.0 22,7 3003510
V 100 S Förzinkat stål 1000 137 207 10.0 25,7 3003511
V 100 S Förzinkat stål 1000 137 257 20.0 31,7 3003512
V 100 G Segjärn med KTL-beläggning 1000 137 157 0.0 20,8 3010213
V 100 G Segjärn med KTL-beläggning 1000 137 182 5.0 24,0 3010214
V 100 G Segjärn med KTL-beläggning 1000 137 207 10.0 27,1 3010215
V 100 G Segjärn med KTL-beläggning 1000 137 257 20.0 33,4 3010216
Ränna utan fall med bottenutlopp
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 100 S Förzinkat stål 1000 137 160 110 0.0.2 20,2 3008241
V 100 S Förzinkat stål 1000 137 185 110 5.0.2 23,4 3008363
V 100 S Förzinkat stål 1000 137 210 110 10.0.2 26,4 3008364
V 100 S Förzinkat stål 1000 137 260 110 20.0.2 32,5 3008365
V 100 G Segjärn med KTL-beläggning 1000 137 160 110 0.0.2 17,4 3010228
V 100 G Segjärn med KTL-beläggning 1000 137 185 110 5.0.2 24,8 3010230
V 100 G Segjärn med KTL-beläggning 1000 137 210 110 10.0.2 27,8 3010231
V 100 G Segjärn med KTL-beläggning 1000 137 260 110 20.0.2 33,6 3010232

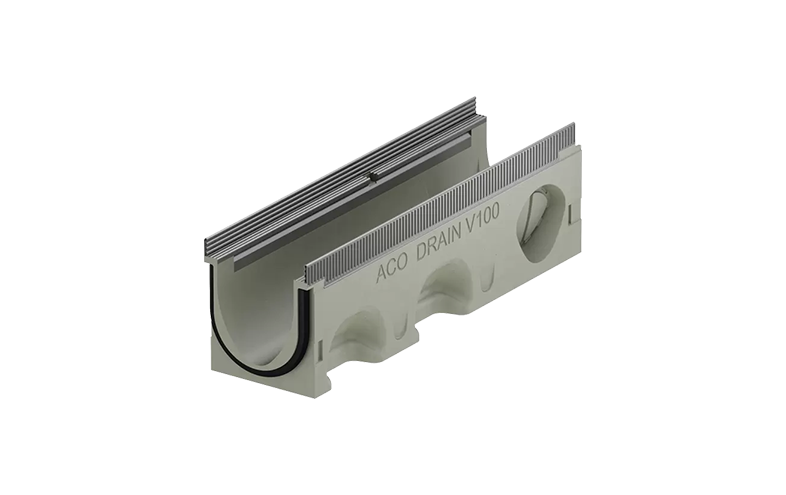

Grå markränna med metallfärgad sargkant och svart gummitätning.
Ränna utan fall
Med förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 100 S Förzinkat stål 500 137 157 0.1 9,9 3008520
V 100 S Förzinkat stål 500 137 182 5.1 11,3 3008521
V 100 S Förzinkat stål 500 137 207 10.1 12,7 3008522
V 100 S Förzinkat stål 500 137 257 20.1 15,9 3008524
V 100 G Segjärn med KTL-beläggning 500 137 157 0.1 10,6 3010233
V 100 G Segjärn med KTL-beläggning 500 137 182 5.1 12,0 3010234
V 100 G Segjärn med KTL-beläggning 500 137 207 10.1 13,4 3010235
V 100 G Segjärn med KTL-beläggning 500 137 257 20.1 16,0 3010236
Grå markränna med metallfärgad sargkant och svart gummitätning.
Modell Sargkant Längd (mm) Bredd (mm) Höjd början/slut (mm) Typ Vikt (kg) Art.nr
V 100 S Förzinkat stål 1000 137 157/162 1 19,9 3006473
V 100 S Förzinkat stål 1000 137 162/167 2 20,5 3006474
V 100 S Förzinkat stål 1000 137 167/172 3 21,2 3006475
V 100 S Förzinkat stål 1000 137 172/177 4 21,8 3006476
V 100 S Förzinkat stål 1000 137 177/182 5 22,5 3006477
V 100 S Förzinkat stål 1000 137 182/187 6 23,2 3006478
V 100 S Förzinkat stål 1000 137 187/192 7 23,8 3006479
V 100 S Förzinkat stål 1000 137 192/197 8 24,4 3006480
V 100 S Förzinkat stål 1000 137 197/202 9 25,0 3006481
V 100 S Förzinkat stål 1000 137 202/207 10 25,6 3006481
V 100 G Segjärn med KTL-beläggning 1000 137 157/162 1 21,2 3010218
V 100 G Segjärn med KTL-beläggning 1000 137 162/167 2 21,9 3010219
V 100 G Segjärn med KTL-beläggning 1000 137 167/172 3 22,5 3010220
V 100 G Segjärn med KTL-beläggning 1000 137 172/177 4 23,2 3010221
V 100 G Segjärn med KTL-beläggning 1000 137 177/182 5 23,8 3010222
V 100 G Segjärn med KTL-beläggning 1000 137 182/187 6 24,4 3010223
V 100 G Segjärn med KTL-beläggning 1000 137 187/192 7 25,1 3010224
V 100 G Segjärn med KTL-beläggning 1000 137 192/197 8 25,7 3010225
V 100 G Segjärn med KTL-beläggning 1000 137 197/202 9 26,3 3010226
V 100 G Segjärn med KTL-beläggning 1000 137 202/207 10 27,0 3010227

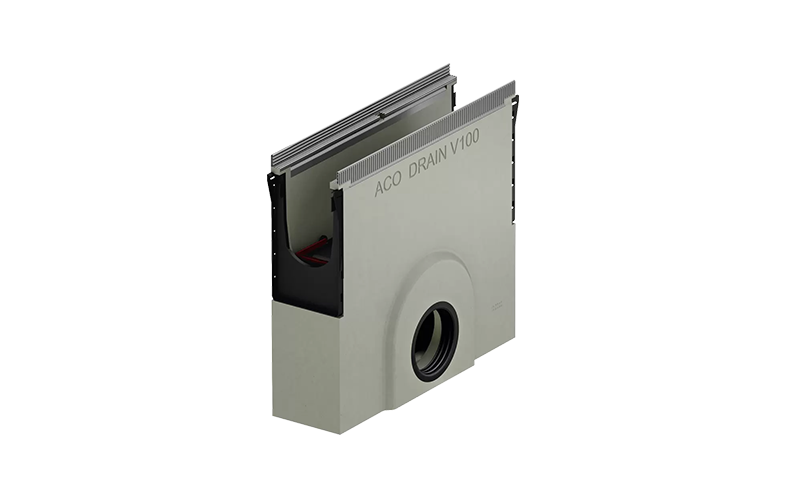

Djup grå markränna med metallfärgad sargkant och sidoutlopp.
Sandfång
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
V 100 S Förzinkat stål 500 137 460 110 30,1 3008272
V 100 S Förzinkat stål 500 137 460 160 29,1 3009937
V 100 G Segjärn med KTL-beläggning 500 137 460 110 30,8 3010217
V 100 G Segjärn med KTL-beläggning 500 137 460 160 29,8 3010229

Utlopp & gavel

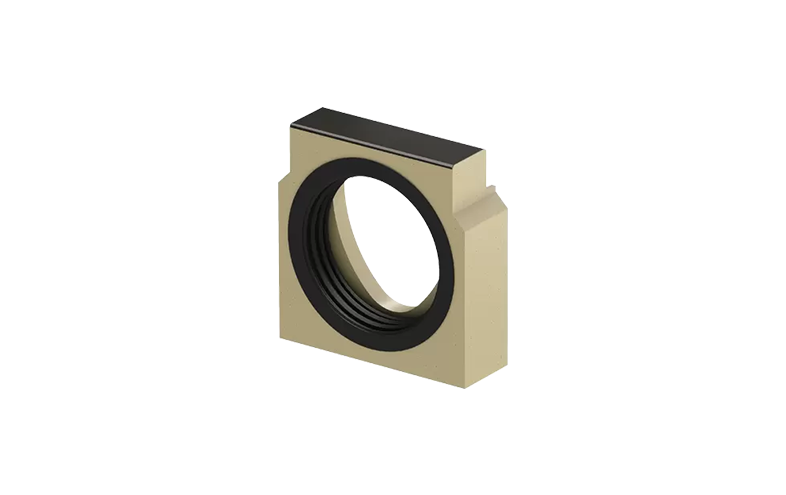

Kvadratisk beige platta med svart ring och hål i mitten.
Modell Sargkant Bygglängd (mm) Röranslutning (Ø mm) Typ Art.nr RSK
V 100 S Förzinkat stål 30 110 0 132846 291 93 03
V 100 S Förzinkat stål 30 110 5 132847 291 93 04
V 100 S Förzinkat stål 30 110 10 132848 291 93 05
V 100 S Förzinkat stål 30 110 20 132849 291 93 06
V 100 G Svartlackerad 30 110 0 3008174
V 100 G Svartlackerad 30 110 5 3008175
V 100 G Svartlackerad 30 110 10 3008176
V 100 G Svartlackerad 30 110 20 3008177

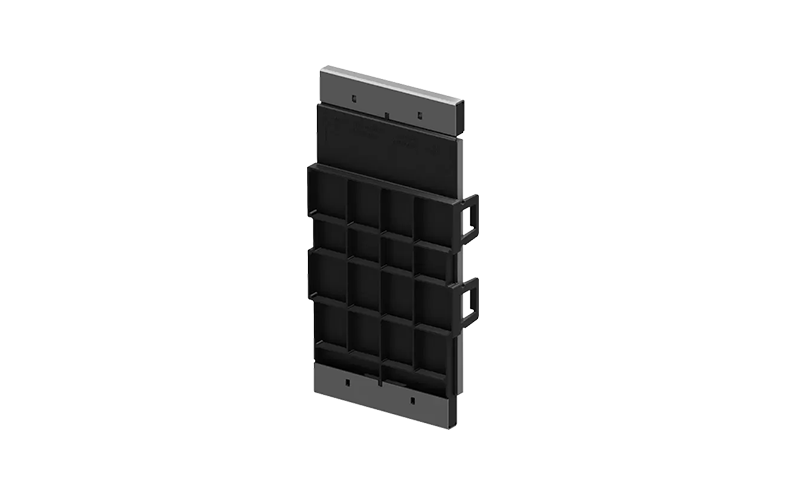

Rektangulär svart platta med två fästen på vardera långsida.
Modell Sargkant Bygglängd (mm) Typ Art.nr RSK
V 100 S Förzinkat stål 14 0–20 132385 291 93 02
V 100 G Svartlackerad 14 0–20 3008173

Galler

Belastningsklass D400

Svart, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 12 371 3,8 23408
Segjärn med KTL-beläggning 500 123 12 371 4,1 49506
Svart, rektangulärt galler för markränna med ljuspunkt och spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn med KTL-beläggning 500 123 12 350 4,1 49505
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 38 x 12,5 496 5,1 132088
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 123 30 x 10 690 5,6 132885
Förzinkat stål 500 123 30 x 10 690 2,8 132886
Rostfritt stål 1000 123 30 x 10 690 5,0 132887
Rostfritt stål 500 123 30 x 10 690 2,5 132888
Svart galler med naturmönstrade hål.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn med doppbeläggning 500 123 314 4,4 3003559
Segjärn med KTL-beläggning 500 123 314 4,4 3003570
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 8 302 5 132042
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 10 346 5 132043
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 166 5,1 132060
Svart rektangulärt galler till markränna med öppning
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 16 356 4,7 132082
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Vikt (kg) Art.nr
Segjärn 500 123 10 5 132162
L-formad metallskena med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Vikt (kg) Art.nr
Förzinkat stål 1000 123 105 10 6,64 446015
Förzinkat stål 1000 123 150 10 8,58 446021
Förzinkat stål 500 123 105 10 3,42 446016
Förzinkat stål 500 123 150 10 4,41 446022
Rostfritt stål 1000 123 105 10 6,64 446018
Rostfritt stål 1000 123 150 10 8,58 446024
Rostfritt stål 500 123 105 10 3,42 446019
Rostfritt stål 500 123 150 10 4,41 446025
En rektangulär öppen låda av metall med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Vikt (kg) Art.nr
Förzinkat stål 500 123 105 10 7 446017
Förzinkat stål 500 123 150 10 8,83 446023
Rostfritt stål 500 123 105 10 7 446020
Rostfritt stål 500 123 150 10 8,83 446026

Tillval

Svart pinne med böj och t-format skaft.
Material Vikt (kg) Art.nr
Svartlackerat stål 0,25 01367
Metallfärgad pinne med nyckel och ovalt handtag.
Material Vikt (kg) Art.nr
Förzinkat stål 0,3 3000679
Två metallfärgade handtag.
2 st gallerkrokar för att lyfta upp slitsgallrets inspektionsmodul.
Material Vikt (kg) Art.nr
Förzinkat stål 0,6 2017401
Vit tub med silikonfett och grå röd text på framsidan.
Smörjmedel
Antal rännskarvar (st) Vikt (g) Art.nr RSK
20–30 23 132495 291 93 15
Vit burk med plåtlock samt vit tub med grå och röd text på framsidan.
Lim för reparation av ränna
Vikt (kg) Art.nr RSK
0,5 02163 291 93 18

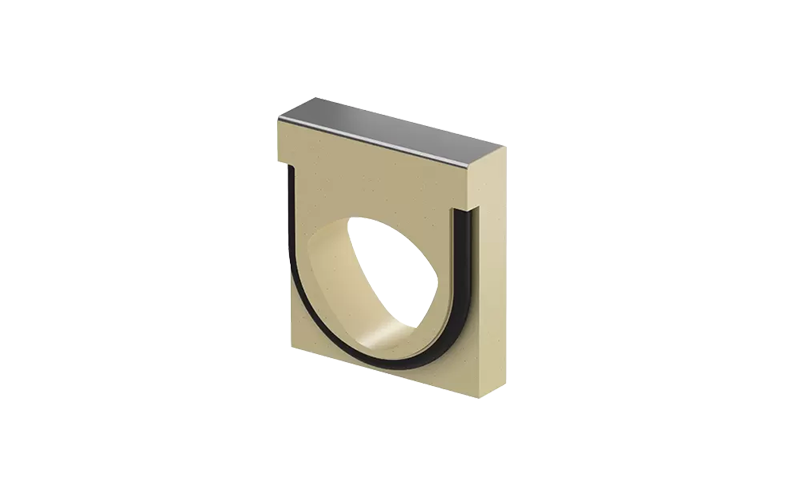

Kvadratisk beige platta med ovandel av metall, svart halvcirkel i gummi och hål i mitten.
Modell Sargkant Bygglängd (mm) Typ Art.nr RSK
V 100 S Förzinkat stål 40 0 132723 291 93 07
V 100 S Förzinkat stål 40 5 132724 291 93 08
V 100 S Förzinkat stål 40 10 132725 291 93 09
V 100 S Förzinkat stål 40 20 132726 291 93 10
V 100 G Svartlackerad 40 0 3008178
V 100 G Svartlackerad 40 5 3008179
V 100 G Svartlackerad 40 10 3008190
V 100 G Svartlackerad 40 20 3008191

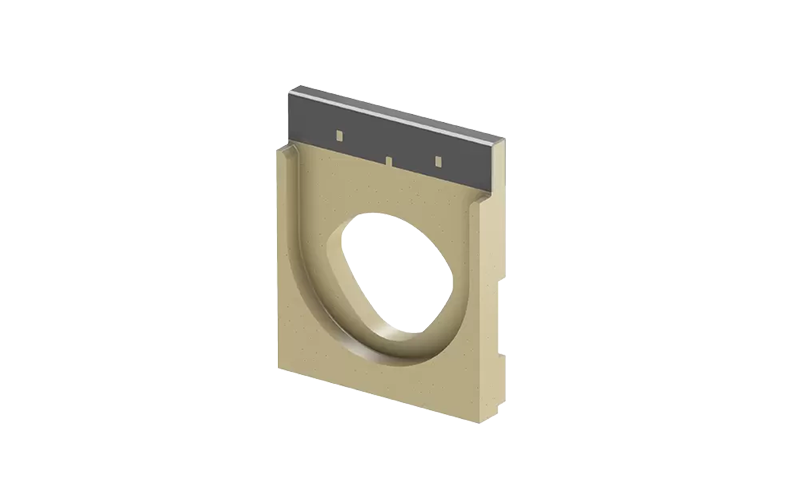

Kvadratisk beige platta med hål i mitten och ovandel av metall.
Modell Sargkant Bygglängd (mm) Typ Art.nr RSK
V 100 S Förzinkat stål 14 0 132756 291 93 11
V 100 S Förzinkat stål 14 5 132757 291 93 12
V 100 S Förzinkat stål 14 10 132758 291 93 13
V 100 S Förzinkat stål 14 20 132759 291 93 14
V 100 G Svartlackerad 14 0 3008192
V 100 G Svartlackerad 14 5 3008193
V 100 G Svartlackerad 14 10 3008194
V 100 G Svartlackerad 14 20 3008195
