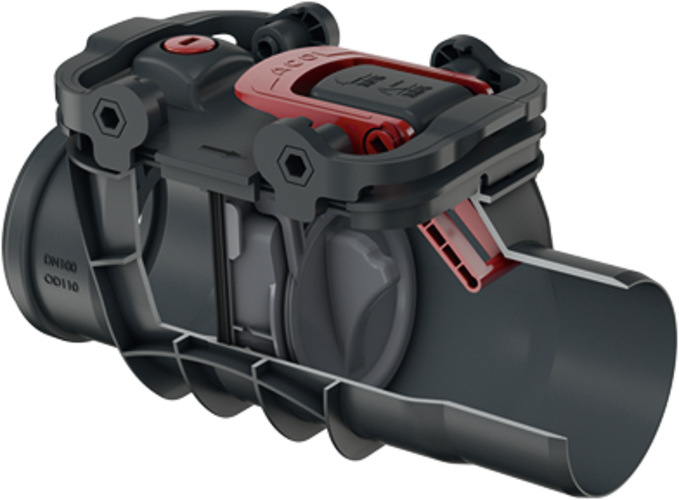

ACO Triplex Typ 1

Referenser

	Installation	Beskrivning	Nominell bredd	Vikt	Art. nr	Nedladdningar
	Installation	Beskrivning	Nominell bredd	[kg]	Art. nr	Nedladdningar
	För installation i fristående rörledningar	Typ 1, lämplig för regnvattenbehandlingssystem testade enligt DIN EN 13564	DN 100	1,5	2110.10.00
	För installation i fristående rörledningar	Typ 1, lämplig för regnvattenbehandlingssystem testade enligt DIN EN 13564	DN 125	2,7	2125.10.00
	För installation i fristående rörledningar	Typ 1, lämplig för regnvattenbehandlingssystem testade enligt DIN EN 13564	DN 150	2,9	2150.10.00

Installation	Beskrivning	Nominell bredd	Vikt	Art. nr
För installation i fristående rörledningar	Typ 1, lämplig för regnvattenbehandlingssystem testade enligt DIN EN 13564	DN 100	1,5 kg	2110.10.00
För installation i fristående rörledningar	Typ 1, lämplig för regnvattenbehandlingssystem testade enligt DIN EN 13564	DN 125	2,7 kg	2125.10.00
För installation i fristående rörledningar	Typ 1, lämplig för regnvattenbehandlingssystem testade enligt DIN EN 13564	DN 150	2,9 kg	2150.10.00

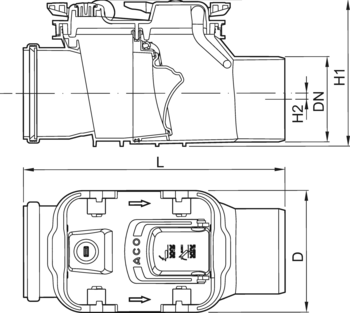

Skalritning

Nominell bredd						Fördjupning
	D	L	L1	H1	H2	Fördjupning
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
DN 100	157	337	236	189	8	580 x 260
DN 125	214	403	306	241	10	665 x 320
DN 150	214	457	306	241	10	760 x 320

Låst betäckning


Beskrivning

Vikt: 0,6 kg

Item no.
2110.20.11

Låst betäckning


Beskrivning

Vikt: 1,1 kg

Item no.
2150.20.11

Betäckning


Beskrivning

Vikt: 0,6 kg

Item no.
2110.00.11

Betäckning


Beskrivning

Vikt: 1,1 kg

Item no.
2150.00.11

2110.20.15: Einschiebeteil Triplex


Beskrivning

Vikt: 0,2 kg

Item no.
2110.20.15

2150.20.15: Einschiebeteil Triplex


Beskrivning

Vikt: 0,3 kg

Item no.
2150.20.15

Bakvattenklaff


Beskrivning

Vikt: 0,1 kg

Item no.
2110.20.12

Bakvattenklaff


Beskrivning

Vikt: 0,2 kg

Item no.
2150.20.12

2110.20.13: Prüftrichter Triplex

Beskrivning

Vikt: 0,1 kg

Item no.
2110.20.13

2110.20.14: Verschlussschraube Triplex


Beskrivning

Vikt: 0,1 kg

Item no.
2110.20.14
