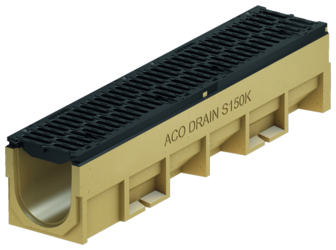

Ränna utan fall


Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med Powerlock bultfri gallerlåsning
  • Ränna i polymerbetong

Produktinformation

  • Rännsystem enligt DIN EN 1433/DIN 19580
  • Nominell bredd 150 mm
  • Belastningsklasser A 15 – F 9001)
  • Med 6 mm EN-GJS sargkant i gjutjärn, med katodisk elektrodopplackering
  • Med EN-GJS steggaller i gjutjärn
    • Spaltbredd 14 mm
    • Intagsområde 680 cm²/m
    • D 400 doppbelagd
    • F 900 med katodisk elektrodopplackering
DimensionerRörkonnektorArt.

nr
Nedladdningar
LängdNominell breddBreddHöjd

början/slut
[mm][mm][mm][mm]
D 400
1000150210220Med förgjutna knock-out öppningar dim. 16078342
270Med förgjutna knock-out öppningar dim. 16078344
320Med förgjutna knock-out öppningar dim. 16074488
F 900

Universal tät gavel

Passar till
  • S 150 K 0./10./20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i gjutjärn
  • Längd 30 mm

Ränngavel för rännslut

Passar till
  • S 150 K 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med ingjuten NBR-O-ring och PE-HD rörsockel DN/OD 160
  • Med sargkant i gjutjärn
  • Längd 30 mm

Ränngavel för rännslut

Passar till
  • S 150 K 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med ingjuten NBR-O-ring och PE-HD rörsockel DN/OD 160
  • Med sargkant i gjutjärn
  • Längd 30 mm

Ränngavel för rännslut

Passar till
  • S 150 K 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med ingjuten NBR-O-ring och PE-HD rörsockel DN/OD 160
  • Med sargkant i gjutjärn
  • Längd 30 mm

Adapter för ändrad flödesriktning

Passar till
  • S 150 K 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i gjutjärn
  • Längd 30 mm

Adapter för ändrad flödesriktning

Passar till
  • S 150 K 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i gjutjärn
  • Längd 30 mm

Gallerkrok

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål

Adapter för ändrad flödesriktning

Passar till
  • S 150 K 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i gjutjärn
  • Längd 30 mm

Övergångsstycke

Passar till
  • S 150 K
Beskrivning
  • För överbryggning av höjdskillnader vid förläggning med trappfall
  • Tillverkad i polymerbetong
